电动缸选型介绍

一电机输出扭矩与电动缸输出力的关系 F = T*η*2π*R/L

F:电动缸输出力,单位:kN

T:电机输出扭矩,单位:Nm R:减速比

L:丝杆导程,单位:mm η:效率

(一般选择电动缸的总效率为85%,但是效率根据实际使用工况会有变化,请注意)

二电动缸的寿命计算

电动缸的寿命一般指电动缸内部使用的丝杆寿命,可以分为两个部分,一是丝杆的疲劳寿命,它可以通过计算得出;另一个是使用寿命,取决于使用条件(如温度、灰尘、使用润滑的种类和定期添加的频率等等)。

三平均负载的计算

平均负载是指电动缸在一个工作循环中,综合在各个不同工作区间的力、速度和时间后得出的立方平均值。

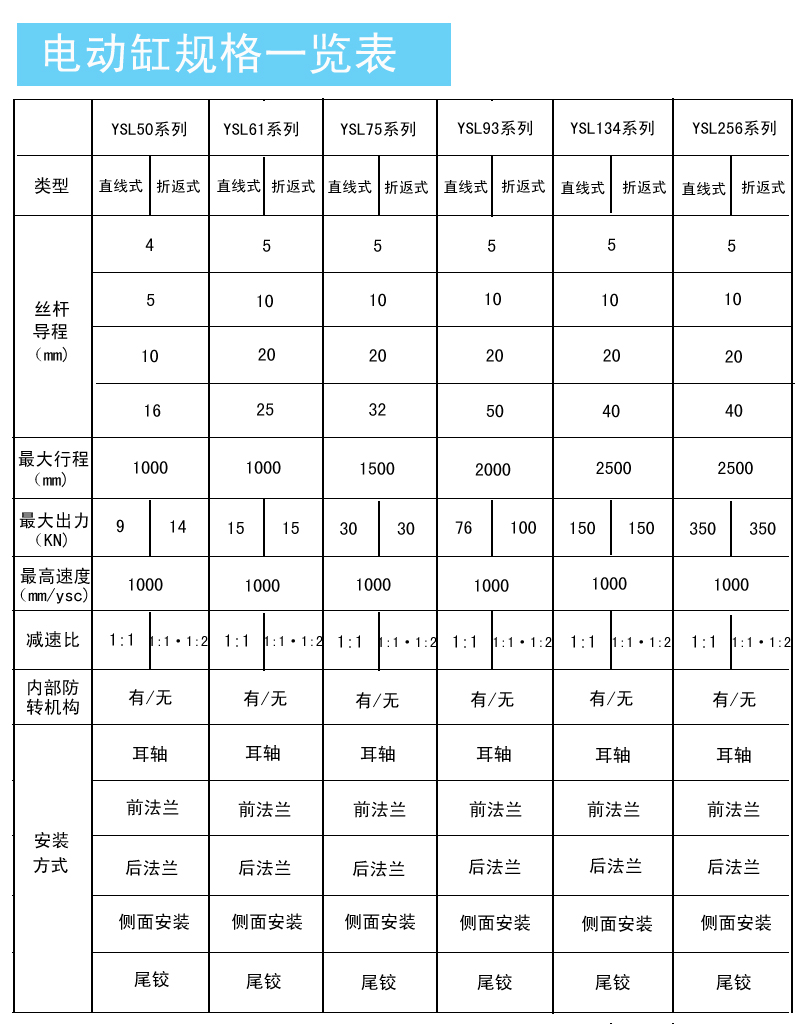

四电动缸参数参考如下图
