三自由度动感平台主要性能

一、性能特征

1.1有效载荷重量

有效载荷400kg

总载荷:400kg(含上平台及铰链)

1.2运动能力指标

自由度 位移或角度 速度 加速度
纵摇 ±28° ±20°/s ±50°/s2
横摇 ±20° ±20°/s ±50°/s2
垂直 300mm ±120mm/s 0.3g

1.3系统功率需求

动感平台功率需求:2000W(单相220V)。

二、安全功能

动感平台所有机械组件的设计载荷大于额定载荷的4倍。

三、环境条件

1、运行环境温度:      0~40°C

2、储存温度:          -20~70°C

3、湿度:              5~95%

4、防潮等级:          平台:IP64     控制箱:IP20

四、可靠性和可维修性

1、动感平台一次连续工作时间不低于48小时。

2、使用寿命不小于10000小时。

3、平均无故障时间MTBF≥2000小时。

4、机械故障平均维修时间MTTR≤1小时。

5、电气故障平均维修时间MTTR≤0.5小时。

五、供电条件要求

1、电压220V,波动范围:-10%~+10%;

2、频率50HZ,波动范围:-5%~+5%;

3、容量:1.1KVA。

六、系统设备组成

 序号 名   称 型      号 数量
1 电动缸 YSL61-R,折返式 3套
2 伺服电机 750W(无刹车)海得 3套
3 电机驱动器 海得 3台
4 上平台含铰链 非标产品 1个
5 下平台底座含铰链 非标产品 1套
6 电源和信号电缆 缆长5m 3套
7 控制箱 1套

平台固定基座的占地尺寸为1250mm×850mm,上平台尺寸为2000mmx1500mm。平台安装面距地面最低约810mm。

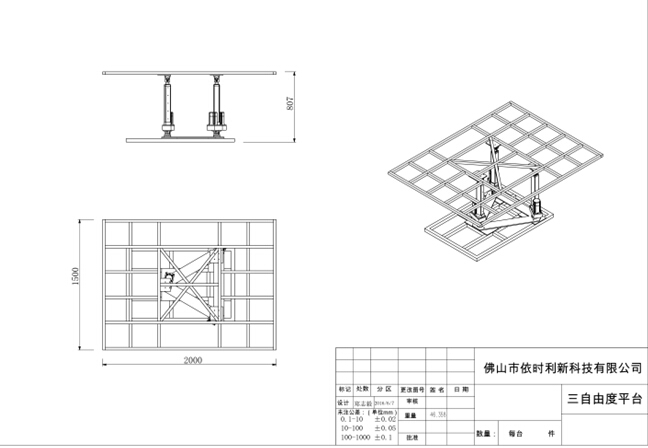

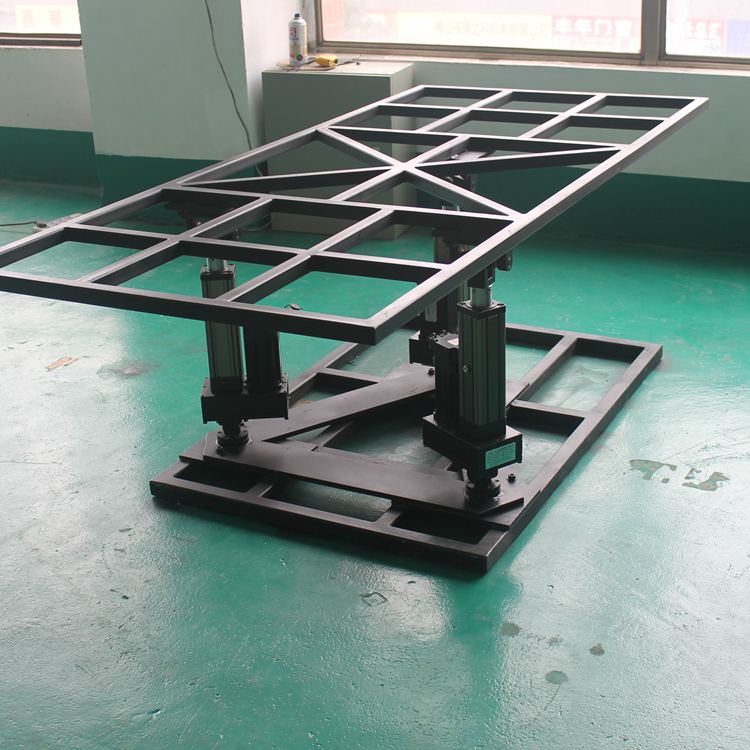

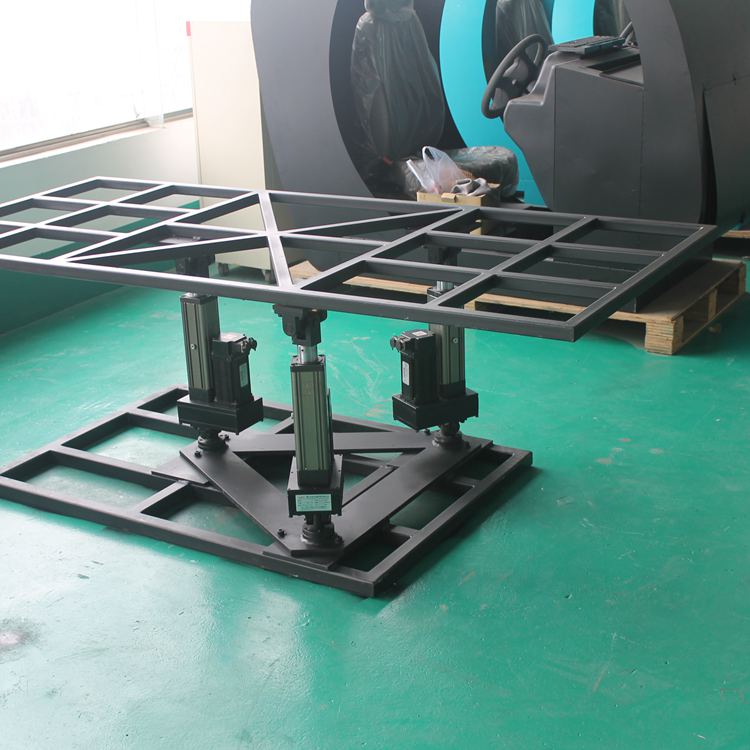

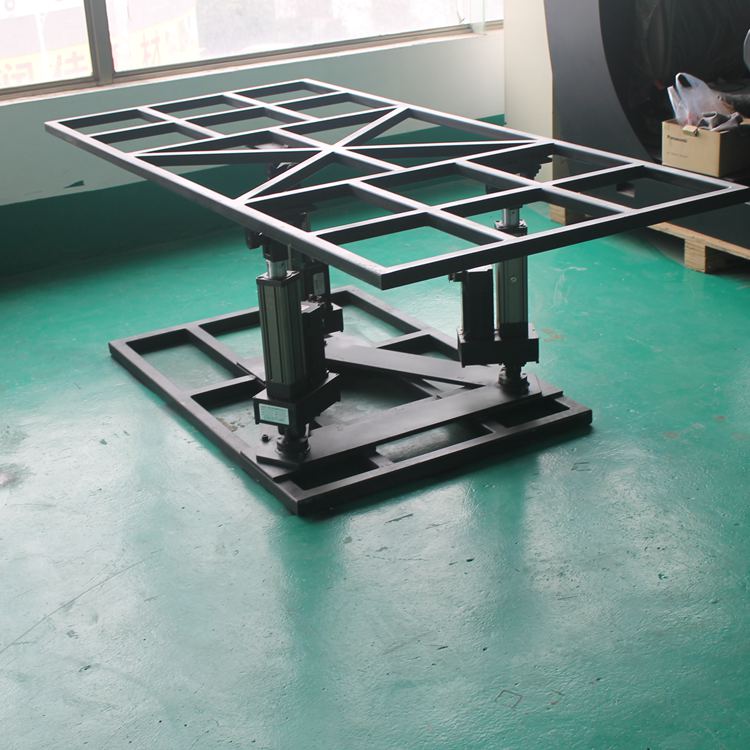

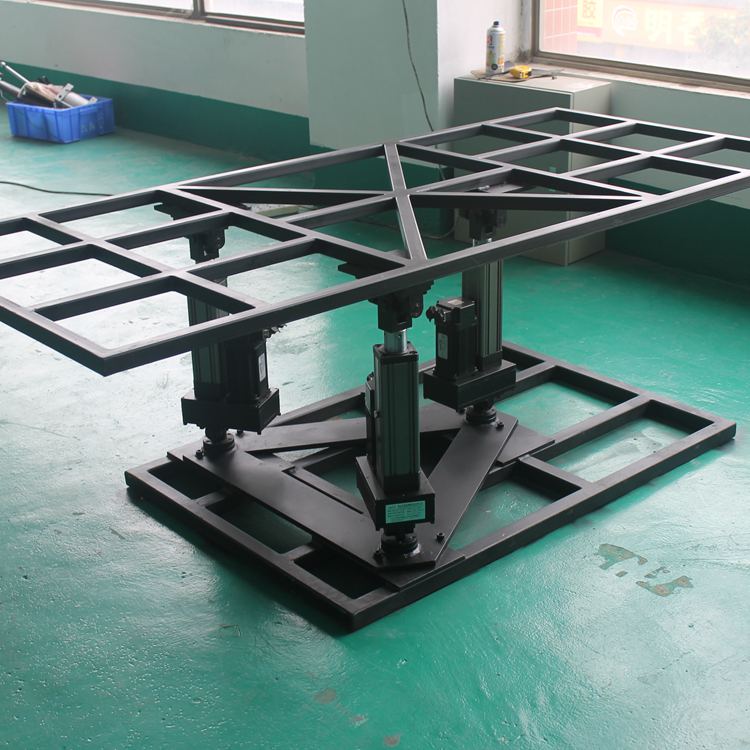

平台外形图

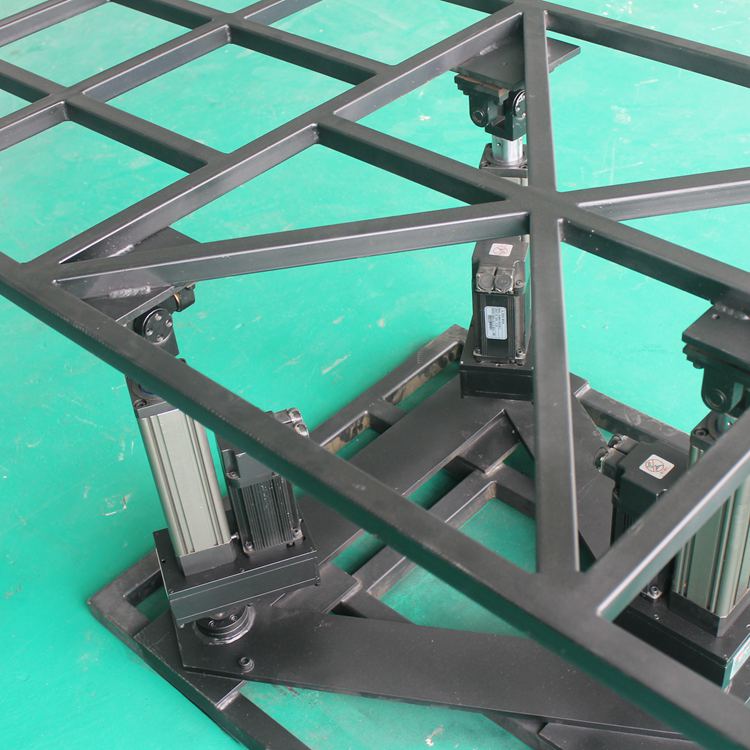

电动缸参数表

型号 YSL61-R 备注
类型 折返式
外形图号           A-
行程 (mm) 300
丝杆导程(mm) 5
额定输出力 (N) 4000
最大出力(N) 12000
额定速度 (mm/sec) 125
最高速度 (mm/sec) 208
电机功率 (W) 750 海得,无刹车
电机额定转速 (rpm) 3000
电机最高转速 (rpm) 5000
减速比 1.5:1 高强度同步带
限位开关 二个,NPN,常闭
安装方式 尾铰 参照外形图
