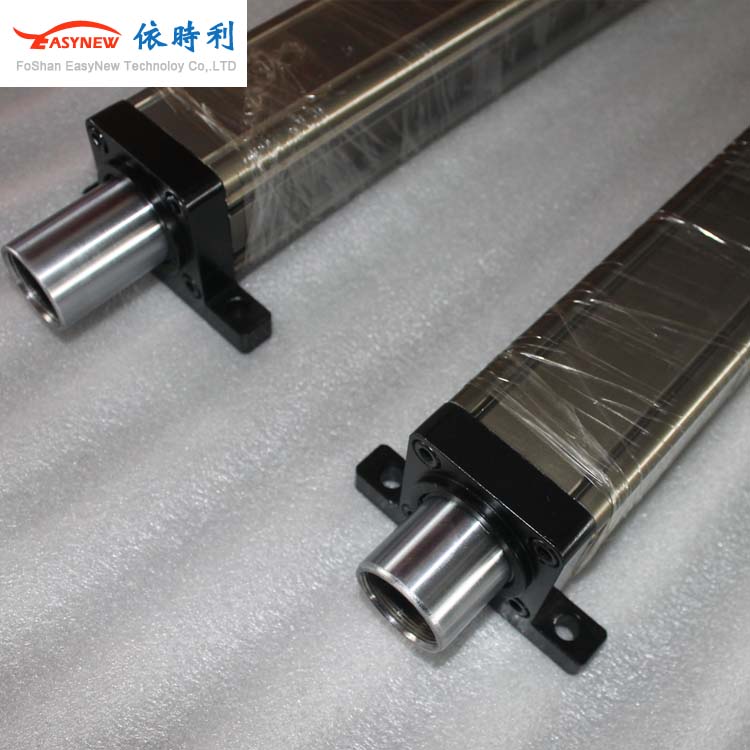

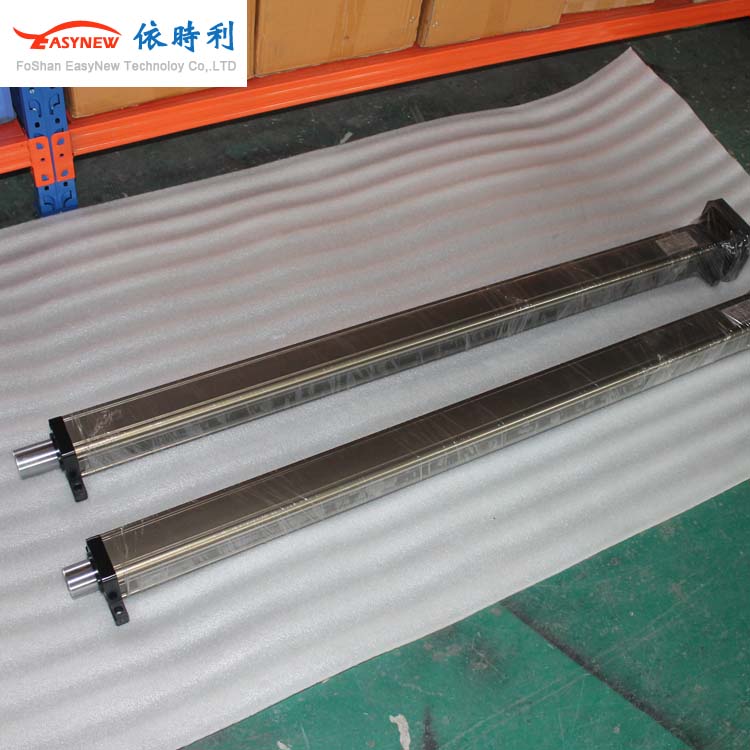

1100mm行程长行程伺服电动缸折返式电缸2T推力20KN电动缸

1100mm行程长行程伺服电动缸折返式电缸2T推力20KN电动缸

伺服电动缸参数表
名称 参数 备注
型号 YSL50R-5-30-1-400
电动缸类型 折返式
外形图号 YSL50R-5-30-1-400
行程（mm） 30
丝杆导程(mm) 5 台湾TBI滚珠丝杆
额定出力（KN） 1
额定速度（MM/s） 250
最高速度（MM/s） 250
伺服电机功率（Kw） 0.4 东菱 400W 无刹车
额定扭矩（N.M） 1.27
伺服电机额定转速（rpm） 3000
控制方式 脉冲型
编码器 增量式
减速比 1:1 同步带
外置压力传感器 无
外置压力传感器输出信号(V) 无
光栅尺 无
限位开关 有 2个 常开
内部防转机构 有
润滑方式 脂润滑
安装方式 前法兰+外螺纹 参照外形图

伺服电动缸参数表
名称 参数 备注
型号 YSL134R-20-200-8-5500
电动缸类型 折返式
外形图号 YSL134R-20-200-8-5500
行程（mm） 200
丝杆导程(mm) 20 台湾TBI滚珠丝杆
额定出力（KN） 60
额定速度（MM/s） 83
最高速度（MM/s） 83
伺服电机功率（Kw） 5.5 150ST-M27020LFB / SBF-AL751
无刹车
额定扭矩（N.M） 27.0
伺服电机额定转速（rpm） 2000
控制方式 脉冲型
编码器 增量式
减速比 8:1 行星减速机
外置压力传感器 无
外置压力传感器输出信号(V) 无
光栅尺 无
限位开关 有 2个 常开
内部防转机构 有
润滑方式 脂润滑
安装方式 前法兰+外螺纹 参照外形图
